Existem várias definições de curva no sentido matemático. Por exemplo, podemos pensar numa curva enquanto conjunto de pontos que verificam uma determinada condição, como por exemplo uma circunferência. Contudo, ser-nos-á mais útil adoptar um outro tipo de definição: a de curva enquanto parametrização de um conjunto (esta parametrização pode, por exemplo, ter origem na descrição do movimento de uma partícula).

Neste trabalho, definimos curva como uma função $\gamma:\,I\rightarrow\mathbb{R}^{3}$, onde $I\subseteq\mathbb{R}$ é um intervalo, que a cada valor do parâmetro $t\in I$ faz corresponder um ponto $\gamma\left(t\right)\in\mathbb{R}^{3}$. Supomos ainda que as curvas são suaves, isto é, admitem derivadas de todas as ordens.

O contradomínio da curva é denominado por traço da curva. Note-se que diferentes curvas, isto é, com parametrizações diferentes, podem ter o mesmo traço.

As parametrizações das curvas loxodrómicas usadas neste trabalho dependerão da colatitude ou da longitude, ou seja, a posição de um ponto da curva dependerá univocamente da sua colatitude ou da sua longitude.

A curva loxodrómica é uma curva na esfera cuja característica essencial é fazer um ângulo constante com todos os meridianos que intersecta. Dois casos distintos podem surgir: a curva loxodrómica ser perpendicular aos meridianos e, neste caso, a sua parametrização será dada em função da longitude ($\theta$); nos casos restantes, a parametrização será dada em função da colatitude ($\varphi$).

Considere-se a esfera com centro na origem $O$ do refeferencial $Oxyz$ e raio $r>0$. Designaremos esta esfera por $\mathbb{S}^{2}$.

Seja $\ell_{\alpha}$ uma curva loxodrómica cujo ângulo de intersecção com os meridianos é $\alpha$. Considere-se um ponto P fixo mas arbitrário do traço de $\ell_{\alpha}$, com coordenadas esféricas $(r,\theta_{P},\varphi_{P})$.

Seja $m$ o meridiano que intersecta a curva $\ell_{\alpha}$ no ponto $P$. Uma parametrização do meridiano $m$ que passa em $P$ é a seguinte:

O meridiano $m$ e a curva $\ell_{\alpha}$ intersectam-se em $P$ fazendo um ângulo com amplitude $\alpha$. Consideremos dois casos distintos: no primeiro, suponhamos $\alpha=\frac{\pi}{2}+n\pi$, para algum $n\in\mathbb{Z}$, ou seja, a curva $\ell_{\alpha}$ é perpendicular aos meridianos; no segundo caso, consideremos $\alpha\neq\frac{\pi}{2}+n\pi$, para todo $n\in\mathbb{Z}$.

1. $\alpha=\frac{\pi}{2}+n\pi$, para algum $n\in\mathbb{Z}$

Como a curva loxodrómica é perpendicular aos meridianos, a sua parametrização será dada em função da longitude, ou seja,

$$\ell_{\alpha}\left(\theta\right)=\left(r\cos\theta\sen\left(\varphi(\theta)\right)\,,\,r\sen\theta\sen\left(\varphi(\theta)\right)\,,\, r\cos\left(\varphi(\theta)\right)\right),$$

onde a colatitude $\varphi$ é uma função do parâmetro $\theta$, $\varphi:\,\left[0\,,2\pi\right]\rightarrow\ ]0\,,\pi[$.

O ângulo entre duas curvas na esfera pode ser determinado calculando o ângulo entre os vectores tangentes às respectivas curvas no ponto de intersecção e este, por sua vez, pode ser obtido através do produto escalar dos dois vectores.

Como $\ell_{\alpha}$ e m são perpendiculares em $P$, então $\ell_{\alpha}^{\prime}\left(\theta_{P}\right)\,|\, m'\left(\varphi_{P}\right)=0$. Note-se que $\varphi(\theta_{P})=\varphi_{P}$.

Temos que:

$$\begin{array}{rccl} \ell_{\alpha}^{\prime}(\theta_{P}) & = & & r\,\varphi'\left(\theta_{P}\right)\left(\cos\left(\varphi_{P}\right)\cos\left(\theta_{P}\right)\,,\cos\left(\varphi_{P}\right)\sen\left(\theta_{P}\right)\,,\,-\sen\left(\varphi_{P}\right)\right)\\ & & + & r\left(-\sen\left(\theta_{P}\right)\sen\left(\varphi_{P}\right)\,,\,\cos\left(\theta_{P}\right)\sen\left(\varphi_{P}\right),0\right) \end{array}$$
e

$$m'(\varphi_{P})=r\left(\cos\left(\varphi_{P}\right)\cos\left(\theta_{P}\right)\,,\,\cos\left(\varphi_{P}\right)\sen\left(\theta_{P}\right)\,,\,-\sen\left(\varphi_{P}\right)\right)\,.$$

Fazendo alguns cálculos, obtém-se $\varphi'(\theta_{P})=0$.

Sendo $P$ um ponto arbitrário do traço de $\ell_{\alpha}$, vem que $\varphi(\theta)$ é constante e, fazendo a substituição $\varphi(\theta_{P})=\varphi_{P}$, obtemos $\varphi\left(\theta\right)=\varphi_{P}$.

Portanto, se $\alpha=\frac{\pi}{2}+n\pi$, uma parametrização de $\ell_{\alpha}$ é dada por:

$$\begin{array}{ccll} \ell_{\alpha}: & [0\,,2\pi] & \longrightarrow & \mathbb{S}^{2}\\ & \theta & \mapsto & \left(r\cos\theta\sen\left(\varphi_{P}\right)\,,\, r\sen\theta\sen\left(\varphi_{P}\right)\,,\, r\cos\left(\varphi_{P}\right)\right)&. \end{array}$$

Neste caso, o traço da curva $\ell_{\alpha}$ corresponde a um paralelo com colatitude igual a $\varphi_{P}$.

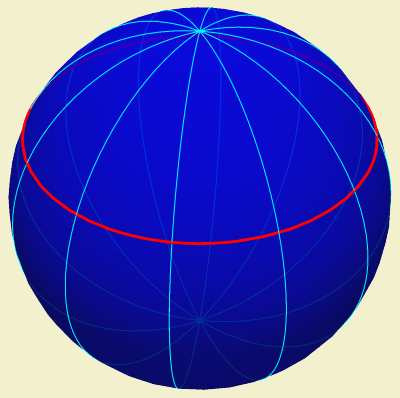

Curva loxodrómica cujo traço corresponde a um paralelo.

Se $\varphi_{P}=\frac{\pi}{2}$, o traço da curva é a linha do Equador.

2. $\alpha\neq\frac{\pi}{2}+n\pi$, $n\in\mathbb{Z}$

Neste caso, a parametrização de $\ell_{\alpha}$ será dada em função da colatitude* $\varphi\in\ ]0\,,\pi[$:

$$\begin{array}{ccll} \ell_{\alpha}: & ]0\,,\pi[ & \longrightarrow & \mathbb{S}^{2}\\ & \varphi & \mapsto & \left(r\cos\left(\theta_\alpha\left(\varphi\right)\right) \sen\varphi\,,\, r\sen\left(\theta_\alpha\left(\varphi\right)\right) \sen\varphi\,,\, r\cos\varphi\right)&,\end{array}$$

com a longitude $\theta_\alpha$ a depender do parâmetro $\varphi$, $\theta_\alpha:\ ]0\,,\pi[\rightarrow\mathbb{R}$.

Como já foi referido no ponto anterior, o ângulo entre duas curvas na esfera corresponde ao ângulo entre os vectores tangentes às respectivas curvas no ponto de intersecção. Assim,

$$\cos\alpha=\frac{\ell_{\alpha}^{\prime}\left(\varphi_{P}\right)\,|\,m'\left(\varphi_{P}\right)}{\Vert\ell_{\alpha}^{\prime}\left(\varphi_{P}\right)\Vert\times\Vert m'\left(\varphi_{P}\right)\Vert}\,.$$

Temos que:

$$\begin{array}{rccl} \ell_{\alpha}^{\prime}(\varphi_{P}) & = & & r\,\theta'_\alpha\left(\varphi_{P}\right)\left(-\sen\left(\theta_{P}\right)\sen\left(\varphi_{P}\right)\,,\,\cos\left(\theta_{P}\right)\sen\left(\varphi_{P}\right),0\right)\\ & & + & r\left(\cos\left(\varphi_{P}\right)\cos\left(\theta_{P}\right)\,,\,\cos\left(\varphi_{P}\right)\,\sen\left(\theta_{P}\right)\,,\,-\sen\left(\varphi_{P}\right)\right) \end{array}$$
e
$$m'(\varphi_{P})=r\left(\cos\left(\varphi_{P}\right)\cos\left(\theta_{P}\right)\,,\,\cos\left(\varphi_{P}\right)\,\sen\left(\theta_{P}\right)\,,\,-\sen\left(\varphi_{P}\right)\right)\,.$$

Fazendo alguns cálculos, vem que

$$\cos\alpha=\frac{1}{\sqrt{1+\left[\theta'_\alpha\left(\varphi_{P}\right)\right]^{2}\sen^{2}\left(\varphi_{P}\right)}}\;.$$ Como $\cos\alpha\neq0$ e $\varphi_{P}\in\ ]0\,,\pi[$, vem que $$\begin{array}{rcl} \left(\theta'_\alpha(\varphi_{P})\right)^{2}\sen^{2}\left(\varphi_{P}\right) & = & \frac{1}{\cos^{2}\left(\alpha\right)}-1\Leftrightarrow\\ \theta'_\alpha(\varphi_{P}) & = & \pm\frac{\tg\alpha}{\sen\left(\varphi_{P}\right)}. \end{array}$$

Se $\alpha$ for múltiplo inteiro de $\pi$, então $\theta'_\alpha(\varphi)=0$ para todo $\varphi$. Se $\alpha$ não for múltiplo inteiro de $\pi$, $|\theta'_\alpha(\varphi_{P})|\geq|\tg\alpha|>0$, logo $\theta'_\alpha$ terá sinal constante. Por considerações de carácter geométrico, escolhemos $\theta'_\alpha(\varphi)=-\frac{\tg\alpha}{\sen\varphi}$ para $\varphi \in ]0\,,\pi[$.

Integrando em ordem a $\varphi$, vem que $\theta_\alpha(\varphi)=\tg\alpha\ln\left(\cotg\frac{\varphi}{2}\right)+k$, para alguma constante $k\in\mathbb{R}$. Como $\theta_\alpha(\varphi_{P})=\theta_{P}$, tem-se que $k=\theta_{P}-\tg\alpha\ln\left(\cotg\frac{\varphi_{P}}{2}\right)$.

Portanto, se $\alpha\neq\frac{\pi}{2}+n\pi$, com $n\in\mathbb{Z}$, uma parametrização de $\ell_{\alpha}$ é dada por:

$$\begin{array}{ccll} \ell_{\alpha}: & ]0\,,\pi[ & \longrightarrow & \mathbb{S}^{2}\\ & \varphi & \mapsto & \left(r\cos\left(\theta_\alpha\left(\varphi\right)\right)\sen\varphi\,,\, r\sen\left(\theta_\alpha\left(\varphi\right)\right)\sen\varphi\,,\, r\cos\varphi\right) \end{array}\,,$$

com $\theta_\alpha(\varphi)=\theta_{P}+\tg\alpha\left[\ln\left(\cotg\frac{\varphi}{2}\right)- \ln\left(\cotg\frac{\varphi_{P}}{2}\right)\right]$.

Note-se que, quando $\alpha=0$, o traço da curva coincide com um meridiano (sem os pólos) pois, nesse caso $\theta_\alpha$ é constante, $\theta_\alpha(\varphi)=\theta_{P}$.

Nos restantes casos ($\alpha\neq\frac{\pi}{2}+n\pi$, com $n\in\mathbb{Z}$), o traço da curva loxodrómica assume a forma de uma espiral em torno dos pólos pois, quando $\varphi\rightarrow0^{+}$ ou quando $\varphi\rightarrow\pi^{-}$, $\theta_\alpha(\varphi)\rightarrow\infty$, de onde se conclui que a curva dá infinitas voltas em torno do eixo dos zz.

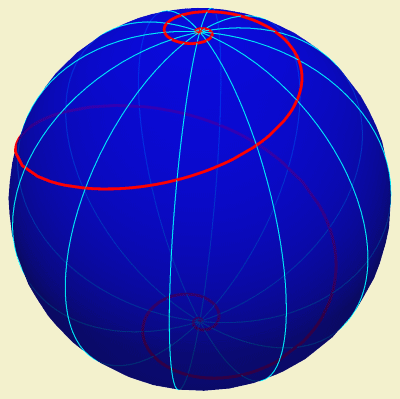

Curva loxodrómica cujo traço tem a forma de uma espiral.
